Hibrīda fotoelementu termiskā sistēma
APRAKSTS

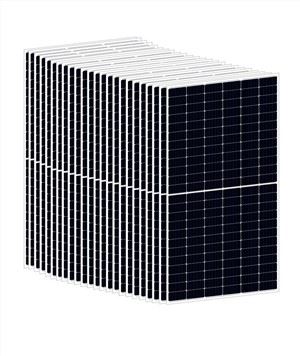

Fotoelementu panelis (450 W Mono) sastāv no astoņiem slāņiem: rūdīta stikla, saules baterijām, EVA, blīvējuma plāksnes, siltuma vadīšanas caurules, siltuma apmaiņas plāksnes, izolācijas un sakausējuma rāmja.
Kamēr fotoelementu panelis absorbē siltumu, tas rada zemas temperatūras siltumenerģiju apmēram trīs reizes vairāk nekā elektrība. Šo siltumenerģiju parasti neizmanto un tieši izvada gaisā. PVT savāc un izmanto zemas temperatūras siltumenerģiju. Tā kā fotoelektriskajam panelim ir negatīva temperatūras ietekme, tas absorbē siltumenerģiju un palielina fotoelementu paneļa elektroenerģijas ražošanas jaudu. Tajā pašā laikā siltumenerģija tiek uzkrāta tvertnē un tiek izmantota.
IESPĒJAS
Visa PVT sistēma sastāv no uzglabāšanas tvertnes, kontrollera, ūdens sūkņa, kronšteina (pēc izvēles), elektriskā sildītāja (pēc izvēles), invertora (pēc izvēles). PVT sistēma apvieno dubultās elektroenerģijas ražošanas un ūdens sildīšanas funkcijas.
Mehāniskās īpašības
Šūnas tips | 166*83 Mono |
Šūnu skaits | 144(6*12)*2 |
Izmēri | 2094*1038mm |
Svars | 37,5 kg |
Priekšējais stikls | 3,2 mm augsta transmisija, zems dzelzs līmenis, rūdīts stikls |
Rāmis | Anodēts alumīnija sakausējums |
Sadales kārba | IP68 3 diodes |
Izvades kabeļi | 4mm² kabelis 30cm plus mc4 |
Maksimālā vēja slodze/sniega slodze | 2400Pa/5400Pa |
Specifikācijas
STC: izstarojums 1000 W/m², AM 1,5, Gand elementa temperatūra 25 grādi | |
Moduļa tips | M10Ensun |
Siltuma ražošana (W) | 1200 |
Maksimālā jauda (Pmax) | 450.00 |
Maksimālais strāvas spriegums (Vmp) | 41.50 |
Maksimālā jaudas strāva (Imp) | 10.85 |
Atvērtās ķēdes spriegums (Voc) | 49.30 |
Īsslēguma spriegums (ISc) | 11.60 |
Šūnu efektivitāte (procentos) | 23.36 |
Moduļa efektivitāte (procentos) | 20.70 |
STC: izstarojums 800 W/m², AM 1,5 G, apkārtējās vides temperatūra 20 grādi, vēja ātrums 1 m/s | |
Maksimālā jauda (Pmax) | 336.00 |
Maksimālais strāvas spriegums (Vmp) | 38.60 |
Maksimālā jaudas strāva (Imp) | 8.70 |
Atvērtās ķēdes spriegums (Voc) | 46.20 |
Īsslēguma spriegums (ISc) | 9.38 |
Ieplūde un izplūde | DN 15 |
Ūdens spiediens | 0.8mpa |
Ūdens plūsma | 0.4L/S |
Temperatūras raksturojums
NOCT nominālā darba kameras temperatūra (grāds) | 45±2 |
Pmax temperatūras koeficienti (W/ grāds) | -0.350 procenti |
Voc temperatūras koeficienti (V/ grāds) | -0.270 procenti |
Isc temperatūras koeficienti (A/ grāds) | plus 0,048 procenti |
PVT darbības nosacījumi
Maksimālais sistēmas spriegums (V) | 1500 |
Maksimālais sērijas drošinātāju nomināls (A) | 20 |
Jaudas tolerance | 0~ plus 3 procenti |
Darbības un uzglabāšanas temperatūra (grādi) | -40~ plus 85 |
PVT sertifikācija
IEC61215, IEC61730, ISO900I:2008 TUV CE ISO SON PV CIKLS
Kvalitātes garantija
Kvalitātes nodrošināšana 10 gadus,
90% jaudas 12 gadus,
80% jaudas 25 gadus.
Maksājuma termiņš
30 procentu depozīts,
70 procentu atlikums jāsamaksā pirms konteineru ierašanās galamērķa ostā.
Ir pieņemami T/T, L/C, skaidras naudas un Alibaba garantijas maksājumi.
RAŽOŠANAS INFORMĀCIJA
Uzglabāšanas tvertne
Kontrolieris
Ūdens sūknis
Kronšteins - pēc izvēles
Elektriskais sildītājs - pēc izvēles
Invertors - pēc izvēles
Izolācija
PROJEKTI UZSTĀDĪTI
Austrālijas peldbaseina PVT projekts
Džedzjanas Ķīnas skolas karstā ūdens PVT projekts
Guandžou Ķīnas viesnīcas karstā ūdens PVT projekts
